钎焊以前，在铜表面生成的氧化膜能够容易地被磨掉，在需要大面积钎焊的地方，推荐使用5%~15%(体积分数)的硫酸溶液清洗，工作效率会大大提高。

一、铜合金钎焊的冶金特性与挑战

1. 材料特性影响
   铜的高导热性（398 W/m·K）导致热量快速散失，需采用高频感应等集中热源补偿。黄铜（含锌30%~40%）在钎焊时易发生锌蒸发，需控制加热速度或使用含银钎料抑制挥发。

2. 氧化膜处理
   铜表面Cu₂O膜熔点达1235℃，需采用活性钎剂（如FB3系列）或还原性气氛（H₂/Ar混合气）破除氧化层。

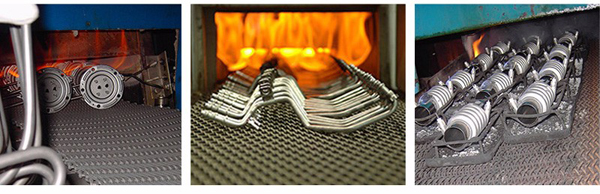

二、工业化钎焊工艺方案

（1）设备选型与参数优化

（2）典型工艺路线

1. 预处理阶段

   • 机械清洗：铜件经120#砂纸打磨去除氧化皮

   • 化学清洗：H₂SO₄（10%）+缓蚀剂浸泡，后酒精脱水

2. 钎焊实施

   • 钎料选择：无氧铜用BCuP（铜磷系），黄铜用BAg-30（银铜锌系）

   • 温度曲线：预热200℃（避免热冲击）→钎焊温度（钎料熔点+50℃）→缓冷至300℃以下

3. 后处理

   • 残余钎剂清除：超声波清洗（40℃柠檬酸溶液）

   • 应力消除：250℃退火1小时（针对铍铜等弹性合金）

三、质量控制要点

• 缺陷预防

  • 气孔：采用真空除气钎料（如BCuP-5）

  • 未熔合：确保装配间隙0.05~0.15mm（毛细作用最佳范围）

• 检测标准

  • 渗透检测（ASTM E165）

  • 剪切强度测试（GB/T 2651）

四、行业前沿技术

1. 纳米钎料应用
   Cu-Ag纳米粉体钎料可降低熔点50℃，实现低温钎焊（如电子器件封装）。

2. 智能控制系统
   基于PID算法的温度闭环控制，实现钎焊过程±2℃精度调节。
