硬钎焊的铝基钎料和铝合金钎焊板。在钎焊时，被钎焊材料不熔化，钎料熔化填充接头，将工件连接起来。可以将铝基钎料包覆在铝合金芯材上制成铝合金钎焊板，广泛用于制造热交换器。

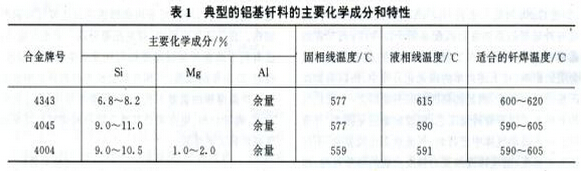

铝基钎料铝硅系合金的熔点低，流动性好，适合作钎料。典型的铝基钎料是4343、4045(美国牌号)和4004合金。其主要化学成分和特性列于表1。工业纯铝、铝锰系合金和铝-镁-硅系合金中的6951(美国牌号)合金有很好的钎焊性能，它们可用上述铝基钎料钎焊。铝镁硅系中的6061、6053(美国牌号)和6063合金也有较好的钎焊性能，但是因为它们的开始熔化温度比工业纯铝和铝锰系合金的低，因此要严格控制钎焊温度，以防止过烧。4004钎料含有镁，适合在真空钎焊法中使用，在钎焊过程中，镁的蒸气与炉内残留的氧和水反应，起净化作用，镁蒸气还抑制被钎焊铝合金的再氧化。

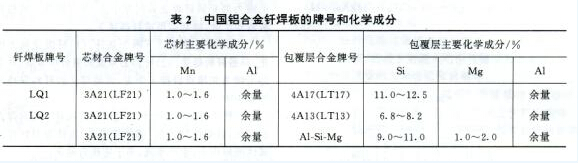

　　铝合金钎焊板 通常是由铝锰系合金(中国牌号3A21、3003)芯材和铝基钎料包覆层所构成的复合板，中国铝合金钎焊板的牌号和化学成分列于表2。其制造过程是，将铝基钎料板放在芯材锭坯的一面或两面上，预热到热轧温度(500℃左右)，热轧，再冷轧成薄板，包覆层完全压合到芯材上。包覆层的厚度为芯材厚度的5％～15％。


　　铝合金钎焊板通常是作为钎焊组件的一个部件，另一个部件是无包覆层的可钎焊铝合金材料。钎焊时，将整个组件放在炉内或盐浴内均匀加热到高温，钎焊板上的钎料熔化，受毛细管作用和重力作用而流动，填满要连接部位的接头，可对数百或更多个接点同时进行焊接。它们广泛用于制造各种热交换器。
